TL-R1620Sdc
高可用性雙控制器，支援高容量菊鏈串接的 SAS 12Gb/s 儲存擴充解決方案
16-bay、3U 短機箱、具備雙控制器與 OLED 狀態顯示的 TL-R1620Sdc SAS 儲存擴充設備，是 QNAP 雙控制器 NAS 理想的儲存擴充解決方案。單一控制器提供 3 個高速 Mini-SAS HD (SFF-8644) 埠，支援 SAS 12Gbps 傳輸介面、Broadcom® SAS DataBolt™ 線路頻寬優化技術，資料傳輸速度達 12Gbps。透過 Mini-SAS 雙通道 (Dual Path) 備援設計保護，即使其中一條擴充設備連接線受損，系統也能正常維運。高可靠、高效率、高擴充性的 TL-R1620Sdc 支援菊鏈串接多達 16 台，適合虛擬化應用儲存、監控影像儲存、巨量資料儲存或多媒體影像儲存等企業關鍵任務應用。
Windows 非 Server 版本對單一 volume 的大小有 63TB 的限制，因此當連接 QNAP 儲存擴充設備產品時，也會受到相同的限制。若需大於 63TB 容量，建議改用 Windows Server 作業系統
擴充雙控 NAS 儲存空間
搭配 PCIe SAS 介面卡，彈性、經濟地擴充雙控制器 NAS 儲存空間，增添 PB 級的巨量儲存空間。
雙備援設計
Mini-SAS 雙通道備援設計以及雙備援電源保護，確保系統穩定運行。
斷線保護
QNAP 雙控制器 NAS 會自動偵測擴充設備的連線狀態，斷線保護模式可預防資料損毀。
DataBolt™ 線路頻寬優化
支援 Broadcom® SAS DataBolt™ 線路頻寬優化，將每 2 組 6Gb/s 傳輸匯集成單條 12Gb/s 資料串流，實現 SAS 12Gb/s 的高速傳輸效能。
靈活管理儲存空間
QNAP NAS 可透過儲存空間總管 (Storage Manager) 靈活管理相連的 TL-R1620Sdc 儲存空間。
短機箱設計
短機箱設計，可選購 RAIL-S01 短滑軌套件裝入絕大部分的小型媒體機櫃或有大量線路的機櫃中，省下的空間可留作線路配置或散熱之用。

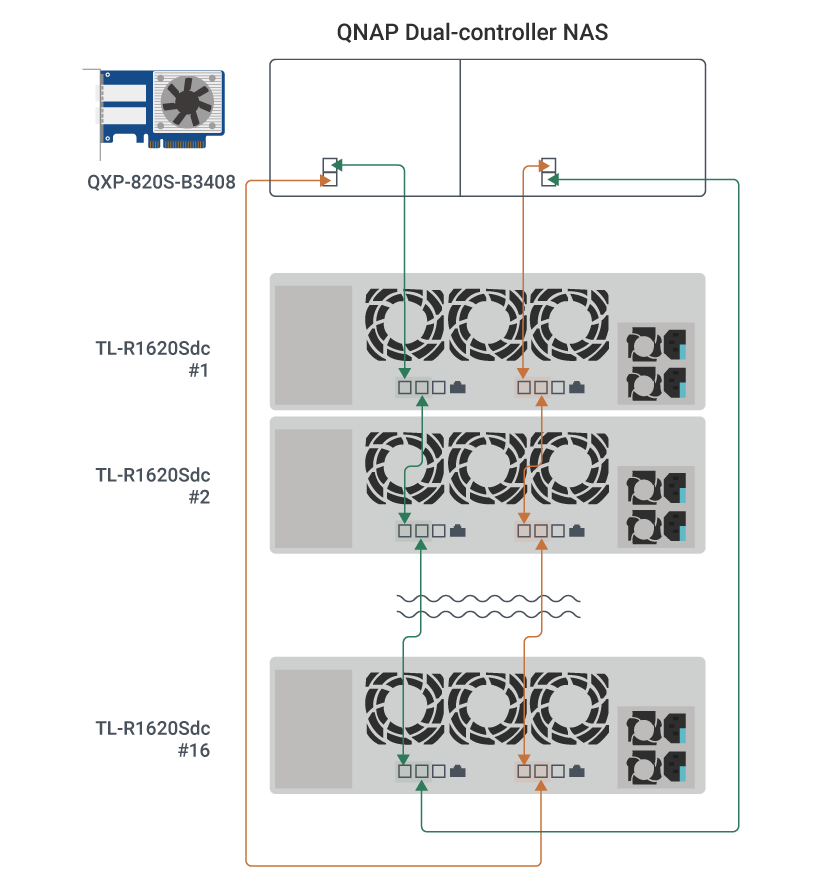

雙控制器與雙通道備援設計，系統服務不中斷
為 QNAP 雙控制器 NAS 連接 TL-R1620Sdc 建立備援 Cross Loop 組態，提供 NAS 連接 JBOD 以及 JBOD 之間的備援連線。結合兩種保護措施，TL-R1620Sdc 可承受單一或多條連線中斷，而 JBOD 機箱仍連接至 NAS 繼續運作。高度容錯能力可確保系統服務不中斷，滿足企業關鍵任務的儲存需求。
知道更多：採用 ZFS 的雙控制器 NAS
靈活串接 16 台 JBOD，擴充 PB 級儲存容量
NAS 需搭載 QES 2.1.1 (或以上) 版本，且需具備 Mini-SAS HD (SAS 12Gb/s SFF-8644) 或 Mini-SAS (SAS 6Gb/s SFF-8088) 外接埠，或是額外安裝 PCIe SAS 介面卡。
| QNAP NAS 機種 | 雙控制器 NAS (搭載 QES 作業系統) |
|---|---|
| 可連結 TL-R1620Sdc 的最高數量 | 16 |
| 單一儲存池支援最多 RAID 群組數量 | 128 |
| 儲存池最大容量 | 1 PB |
| 單一雙控制器 NAS 支援最多儲存池數量 | 128 |
| 彈性磁碟區最大容量 | 1 PB |
| iSCSI LUN 最大容量 | 1 PB |
高穩定、高效率、高延展性
TL-R1620Sdc 搭載 28nm 低功耗 SAS35x28R SAS Expander 控制器，可安裝 16 顆 12Gb/s 或 6Gb/s SAS HDD 或 SSD；單一控制器具備 3 個高速 Mini-SAS HD (SFF-8644) 埠，兩個控制器總計 6 個；每個 SAS 寬連接埠 (Wide Port) 結合了 4 個 SAS 12Gbps 通道，提供頻寬 48Gbps。
雙控架構：JBOD HA 保護
多路徑備援：有
傳輸效能：48Gbps
( TL-R1620Sdc 隨貨附贈兩條 mini-SAS 外接線 (SFF-8644 to SFF-8644)。可依串接需求額外購買。)
SAS DataBolt™ 線路頻寬優化，為 6Gb/s 系統提供兩倍、達 12Gbps 的傳輸速度
QNAP 雙控制器 NAS 安裝 12Gb/s SAS 介面卡連接 TL-R1620Sdc，搭配 Broadcom® SAS DataBolt™ 線路頻寬優化技術，提供智慧型資料緩衝功能可將資料傳輸到多個硬碟。當資料自 NAS 主機傳輸至 TL-R1620Sdc 時，無論安裝 12Gb/s 或 6Gb/s 的硬碟或 SSD，皆可維持 SAS 12Gbps 高速傳輸速度，大幅提升資料傳輸量和 IOPS 效能。
儲存空間管理
將 TL-R1620Sdc 與 NAS 主機連接後開機，NAS 便自動將 TL-R1620Sdc 內的硬碟判斷為本機端新加入硬碟。透過儲存空間總管 (Storage Manager)，您可輕鬆設定與管理 TL-R1620Sdc 儲存空間，例如：設定獨立的 RAID 群組、建立儲存池與啟用快照等，彈性擴充 NAS 儲存空間，容納海量資料或備份檔案使用。當 TL-R1620Sdc 硬碟發生異常或故障，NAS 主機會發出蜂鳴聲警示。
一目了然的 OLED 系統狀態顯示
短機身與雙電源備援設計
適合安裝於標準機櫃或是小型 AV 媒體櫃
(3U, H 131.3 x W 482.2 x D 425.3 mm; H 5.2 x W 19 x D 16.7 inch)
適用的 PCIe SAS 介面卡
