QuCPE-7012

搭載 Intel® Xeon D 多核心處理器的網通虛擬化終端設備，多工處理適於運行多元商業應用

為中小或微型企業打造多分點網路架構

QNAP 效能強勁 QuCPE 網通虛擬化終端設備，完美整合 QuWAN SD-WAN 方案、AMIZcloud 雲端中控平台及 WireGuard 技術，協助中小或微型企業於多分點配置 QuCPE 3 系列輕巧多工機型，並連接總部 QuCPE 7 系列高階強勁機型，打造彈性多分點網路架構。

集網路與運算的網通虛擬化終端設備，輕鬆佈建虛擬網路

一般企業在佈建虛擬網路時，通常是透過伺服器安裝收費極為昂貴的大型企業級虛擬化方案，而免費方案則又缺乏原廠技術支援，過高的技術門檻使得缺乏專業 IT 人員的中小企業無法佈建虛擬化環境或遭遇維運上的困難。此外，運行多部虛擬機的網路環境，更面臨網路效能不彰的現象。QNAP QuCPE 網通虛擬化終端設備專為中小企業打造，支援硬體加速技術，搭載虛擬化專用作業系統 QNE Network 及 AMIZcloud 雲端中控平台，讓中小企業輕鬆佈建高效益的虛擬化基礎建設。

搭載 QNE Network 作業系統部署完整的虛擬化網路架構

QuCPE 內建 QNAP 自主研發的 QNE Network 作業系統，提供直覺易用的網路服務串接功能 (Service Composer)，內建軟體自定義網路功能及 QNAP 獨家軟體定義廣域網路 (QuWAN, QNAP SD-WAN)，可實現高彈性的網路佈建，亦提升網路部署擴點的便利性。QNE Network 支援運行虛擬化網路功能 (VNF)、虛擬機 (Virtual Machine, VM)、與軟體容器應用 (Container)，多種應用服務可整合運用，集網路、運算及應用服務於一體，同時滿足網路層及應用層的虛擬化，並提供完善的網路系統管理，加速企業全方位的網通架構部署，並大幅降低維運複雜度。

知道更多：QNE Network

AMIZcloud 強大的虛擬機雲端部署中控平台

QNE Network 支援 AMIZcloud 雲端中控平台，總部 IT 人員可透過其友善、可視化介面輕易部署並集中管理多分點的所有終端裝置、虛擬機以及軟體容器。AMIZcloud 提供 Account Center 遠端登入管理，並支援遠端故障排除 (Troubleshooting)，真正達到全自動化零接觸部署 (Zero Touch Provisioning)，大幅提升 IT 遠端部署效率同時降低維運成本。

知道更多：AMIZcloud

高效管理，具可視化拓樸的網路服務串接功能

透過具可視化拓樸的網路服務串接功能 (Service Composer)，您可以拖拉的方式輕鬆串接設定虛擬化網路功能 (VNF) 與虛擬機 (VM)、建立虛擬交換器 (Virtual Switch)，並為串接好的 VNF/ VM 服務分配實體資源，如此一來網路架構即完成部署。當功能設定有異動時，您亦可直接自服務串接功能 (Service Composer) 新增及刪除單一虛擬化功能，讓可運作的網路組合更具彈性與便利性。

知道更多：Service Composer、QNE Network Manager

直接將您的 VM/ VNF 運行在 QuCPE 上

QNE Network 繼承了 QNAP QTS 豐富的虛擬化應用，透過虛擬機工作站 (Virtualization Station)、軟體容器工作站 (Container Station)，讓 QuCPE 可一機同時運行多台虛擬機與軟體容器應用，並可運行中小企業自行開發的各式虛擬機，為中小企業提升應用部署與管理彈性並降低設備成本支出。

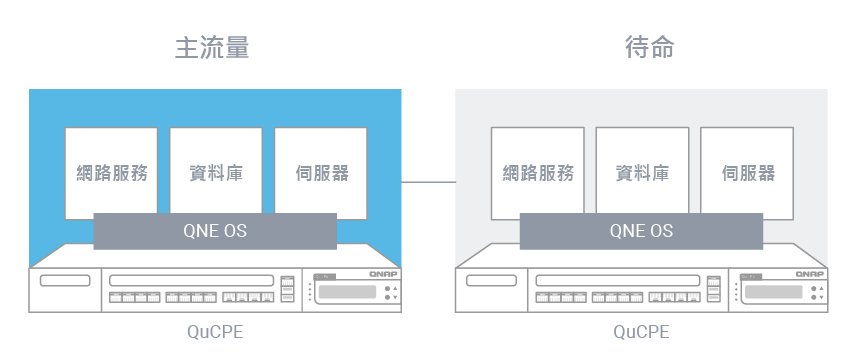

高可用性 (High Availability, HA)，實現最小化停機時間

QuCPE-7012 支援 Active-Standby High Availability 高可用性與備援。只需在機房配置兩部相同規格的 QuCPE，並安裝 HA Manager 應用程式完成設定，當其中一台 QuCPE 故障，系統會自動切換至另一部待命的備援 QuCPE，不需現場人力操作，讓服務受影響程度減縮至最低，達成 Device HA 備援。

強勁高階伺服器硬體規格

QuCPE-7012 網通虛擬化終端設備，具備高階、強勁的硬體規格，可滿足高效率網路環境，以及資料儲存與運算等應用的效能需求。此外，QuCPE-7012 更提供多元的網路埠及擴充介面，賦予不同的應用環境更大的部署彈性。

QuCPE-7012

• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12

1. 1 個 PCIe Gen3 插槽

   可安裝 QNAP 測試相容的 25Gbps/10GbE 網卡、QM2 擴充卡或 USB 3.2 Gen 2 (10Gbps) 擴充卡或無線網卡，提供最大的應用擴充彈性。

2. 1 個網路模組插槽

   可安裝 QNAP 測試相容具 10GbE RJ45/SFP+ 網路埠模組，擴增高速網路埠。

3. 系統散熱風扇

   高效散熱風扇，能調節最適轉速達到高效溫度管控。

4. Intel® Xeon® 處理器

   Intel® Xeo® D 系列多核心處理器，為 QuCPE-7012 帶來高效運算能力。

5. DDR4 記憶體

   支援 8 個 DDR4 2133/2400 Unbuffer/ECC DIMM 記憶體插槽，最高可擴充至 128GB (Unbufferred)/256GB (ECC)。

6. 電源供應器

   提供 300W 雙備援電力支持系統運作。

7. 2 個 2.5 吋 SATA 6Gb/s SSD/HDD 專用埠

   內建兩個 2.5 吋 SSD/ HDD SATA 專用插槽，提供安全的應用資料儲存空間。

8. 8 個 2.5GbE 網路埠

   可滿足多台設備連網應用

9. 4 個 10GbE SFP+ 埠

   可連接至 Internet、路由器或上傳至核心交換器、伺服器等骨幹網路。

10. 1 個 RJ45 Console 埠

    為主機提供管理。

11. 1 個 USB 2.0 及 1 個 USB 3.2 Gen 1 埠

    可彈性連結外接式 USB 裝置，如 USB攝影機等 (不支援外接儲存裝置)。

12. LCD 液晶顯示螢幕與控制按鈕

    即時顯示交換器及 QNE Network 系統 IP、Firmware 等資訊，幫助您隨時掌握系統狀態，同時可在螢幕上簡單設定與重啟系統，帶來便利的網管的體驗。

整合 Intel 硬體加速技術，大幅提升虛擬網路傳輸效能

作為專門運行虛擬機的網通虛擬化終端設備，同時搭載強悍的 Intel® 多元虛擬化硬體加速技術，直接透過硬體存取，使虛擬機與虛擬網路傳輸更為順暢。

註：僅 QuCPE-7012-D2166NT-64G 及 QuCPE-7012-D2146NT-32G 支援 Intel® QAT。

• DPDK (Data Plane Development Kit)

  能讓資料繞過 OS 層的核心空間 (Kernel space) 層，直接進入終端應用層 (User space)，使封包傳輸速率 (Total T/R x L2) 提升達 2 倍，全面提升虛擬化應用效能。

• Smart NIC SR-IOV (Single Root I/O Virtualization)

  安裝支援 Smart NIC SR-IOV (Single Root I/O Virtualization) 技術的 PCIe 網卡，將實體網卡的頻寬資源直接分配給虛擬機，大幅降低 Hypervisor 的 CPU 負載，減少網路頻寬耗損，且提升網路效率及穩定度。

• Intel QAT (Intel QuickAssist Technology)

  支援資料壓縮技術，且能大幅提升 IPsec VPN 加解密傳輸運算效能。

搭配強大的 SD-WAN 功能，彈指間即可串接更多網路功能

QNE Network 內建 QNAP 獨家的 SD-WAN 解決方案 QuWAN (免訂閱費)，可與多分點的外網裝置間組建安全加密 VPN 通道，並可整合實現多端點網路功能串接。

知道更多：QuWAN、在雲端上輕易部署 QVPN 伺服器、QVPN 服務並支援 WireGuard

加乘內外網效能

你現在可直接於網路服務串接功能 (Service Composer) 啟用硬體加速功能，搭配 QuWAN SD-WAN 功能，讓運行 QuWAN 的 QuCPE-7012 外網 (WAN) 傳輸大幅提升，協助用戶同時享有高速安全的內外網傳輸。

強化安全性

您只需在網路服務串接功能 (Service Composer) 中拖曳建立新的 QuWAN 及 pfSense VNF，即可自動增加防火牆網路功能，強化外網連線安全性。

智慧 IT 工具促進網管效率

QNE Network 提供全方位的網路管理，大幅促進智慧 IT 網路管理效率。

• Notification Center

  整合所有系統事件、警示及通知於單一應用功能中，透過電子郵件、手機簡訊、通訊軟體及推播方式通知設備狀態。

• QuLog Center

  集中管理完整的系統紀錄，包括系統事件、系統登入、線上用戶及系統通知設定等，協助 IT 管理員快速掌握狀態。

• Security Center

  為 IT 管理提供進階安全性，包括啟用並管理 SSL 加密憑證，以確保裝置間的連線安全，更可透過自動偵測變更歷史紀錄，達成防竄改防禦機制。

• Zabbix

  第三方網管軟體 Zabbix 可自動偵測裝置及監控其網路狀態，並具備友善的可視性拓樸及網路報告匯出，適於大規模網路管理方案。

支援多款第三方虛擬網路功能 (VNFs)，滿足多元應用

Application Store 與 VM Marketplace 軟體平台提供多樣化虛擬網路功能 (VNF) 與應用功能，您可依需求隨選啟用。

註：部分虛擬網路功能或應用須另購授權。

•

  軟體防火牆

  安裝 pfSense 軟體防火牆虛擬機，協助企業內部網路進行防護與阻隔，並在內網中導入不同資安政策。

  知道更多: QNAP x pfSense

•

  軟體路由

  安裝 MikroTik RouterOS 或 OpenWrt 軟體路由虛擬機，即可使 QuCPE-7012 取代實體路由器，提供彈性的路由配置，甚至可於不同辦公室建立點對點的 VPN 傳輸通道，增進企業資料傳輸安全性。

  知道更多: QNAP NAS 軟路由解析 - MikroTik RouterOS 應用教學, 利用 QTS 虛擬機工作站運行 pfSense、OpenWrt 軟體路由

專用網路模組：依需求擴增網路頻寬

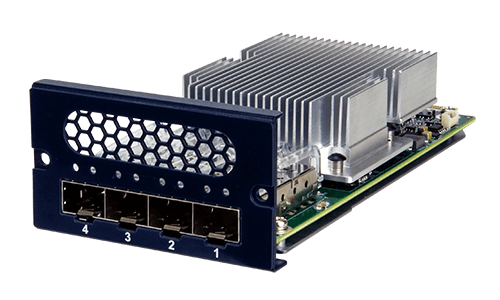

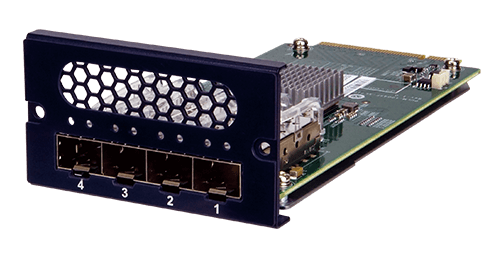

	PulM-10G4SF-XL710	PulM-10G4SF-MLX	PulM-25G2SF-MLX
速率	10 GbE	10 GbE	25 GbE
網路埠數量	4	4	2
網路介面	SFP+	SFP+	SFP28
晶片	Intel XL710	Nvidia Mellanox ConnectX-4	Nvidia Mellanox ConnectX-4
匯流排	PCIe 3.0 x8	PCIe 3.0 x8	PCIe 3.0 x8

注意事項

QNE Network 自動化配置 QuCPE 硬碟儲存空間，將硬碟的空間作為虛擬機或容器的應用磁碟區 (Application Volume)，當客戶於 QuCPE-7012 安裝雙顆 (相同型號和容量) 的硬碟，系統將會自動規劃成 RAID 1，且不具備如 NAS QTS 的管理儲存功能，無法規劃儲存池 (Storage Pool)、檔案系統及快照功能 (Snapshot) 等。
