TL-R1620Sep-RP SAS 儲存擴充設備，可作為您的 QTS/ QuTS hero NAS 的儲存空間擴充設備，透過高速 mini SAS HD 傳輸線連接，可串接最多達 16 台，將儲存空間擴充最高到 4.6PB 原始容量，適合虛擬化應用儲存、監控影像儲存、巨量資料儲存或多媒體影像儲存等應用。TL-R1620Sep-RP 支援 SAS 12Gbps 傳輸介面、Broadcom® SAS DataBolt™ 線路頻寬優化技術，資料傳輸速度達 12Gbps，並提供 4 埠 mini SAS HD SFF-8644 介面提供單機最高總和192Gbps 傳輸能力。透過 QTS/ QuTS hero NAS 主機支援 Multipath 多通道傳輸備援機制，可確保 TL-R1620Sep-RP 資料傳輸存取順暢運行。
1. NAS 需搭載 QTS 4.5.1 (或以上)/ QuTS hero h4.5.1(或以上) 版本，若無內建 SAS 埠的機型則需額外安裝 QXP PCIe SAS 介面卡。查詢相容 PCIe SAS 介面卡
2. 搭配選購 RAIL-S01 短滑軌套件組即可安裝於各式符合 ANSI/EIA-RS-310-D 標準 19 吋機櫃。
3. Windows 非 Server 版本對單一 volume 的大小有 63TB 的限制，因此當連接 QNAP 儲存擴充設備產品時，也會受到相同的限制。若需大於 63TB 容量，建議改用 Windows Server 作業系統
| NAS 系統支援 | DataBolt 線路頻寬優化 | 多路徑備援 |
| 可作為 QTS/ QuTS hero NAS 的儲存擴充裝置，最高串接 16 台達 4.6PB 原始容量。 | 支援 Broadcom® SAS DataBolt™ 線路頻寬優化，將每2組 6Gb/s 傳輸匯集成單條 12Gb/s 資料串流，實現 SAS 12Gb/s 的高速傳輸效能。 | 透過 NAS 主機支援多路徑 (Multipath) 備援技術，確保 TL-R1620Sep-RP 資料傳輸存取順暢，維持不間斷的系統服務。 |
| 儲存空間管理 | 遠距離的資料遷移 | 輕鬆安裝收納 |
| QNAP NAS 可透過儲存空間總管 (Storage & Snapshot Manager) 靈活管理相連的 TL-R1620Sep-RP 儲存空間。 | TL-R1620Sep-RP 支援遠距離的資料遷移，將其建立軟體 RAID 並裝滿欲遷移的檔案，即可整機運送至另一個地點，再與 NAS 連接，隨接即用。 | 較短機身設計，可選購 RAIL-B02 滑軌套件安裝於機櫃或 AV 媒體櫃，省下的空間可輕鬆整納繁雜的佈線，亦可直接部署於辦公室空間。 |
頻寬聚合，多台 JBOD 連線頻寬最高達 96Gbps
TL-R1620Sep-RP 搭載 28nm 低功耗 SAS35x36R SAS Expander 控制器，可安裝 16 顆 12/ 6 Gbps SAS/SATA HDD 或 SSD，其具備 4 個 12 Gb/s SAS 3.0 (x4 Lane) SFF-8644 SAS 寬連接埠 (Wide Port)。QNAP NAS 主機安裝 PCIe SAS 擴充卡，可透過雙埠頻寬聚合與鏈狀串接多台 TL-R1620Sep-RP，讓所有串接 JBOD 皆達到最高 96Gbps 連線頻寬。
知道更多：SAS 擴充卡
SAS DataBolt™ 線路頻寬優化，為 6Gb/s 硬碟系統提供兩倍、達 12Gbps 的傳輸速度
QNAP QTS/ QuTS hero NAS 主機，可安裝 12Gb/s SAS 介面卡連接 TL-R1620Sep-RP，搭配 Broadcom® SAS DataBolt™ 線路頻寬優化技術，提供智慧型資料緩衝功能可將資料傳輸到多個硬碟，當資料自 NAS 主機傳輸至 TL-R1620Sep-RP 時，無論安裝 12Gb/s 或 6Gb/s 的硬碟或 SSD，皆可維持 SAS 12Gbps 高速傳輸速度，讓您透過現有的 6Gb/s 硬碟基礎架構實現兩倍、達 SAS 12Gb/s 的速度優勢，大幅提升資料傳輸量和 IOPS 效能。
註：NAS 需搭載 QTS 4.5.1 (或以上)/ QuTS hero h4.5.1(或以上) 版本，若無內建 SAS 埠的機型則需額外安裝 QXP PCIe SAS 介面卡。查詢相容 PCIe SAS 介面卡
較短機身設計
適合安裝於標準機櫃或是小型 AV 媒體櫃
(3U, H 131.3 x W 482.2 x D 425.3 mm)
靈活串接 16 台 JBOD，最高擴充達 4.6PB 原始容量
TL-R1620Sep-RP 具備 4 個 12 Gb/s SAS 3.0 SFF-8644 SAS 寬連接埠 (Wide Port)，可連接安裝 SAS 擴充卡的 NAS 主機，並鍊狀串接 (Daisy Chain) 最高達 16 台 TL-R1620Sep-RP，達到最高 4.6PB 儲存空間。
註：
1. 使用 12Gb/s 轉 6Gb/s 外接線 (CAB-SAS10M-8644-8088)，則可向下相容 6 Gbps SAS NAS / REXP 儲存擴充設備，及 6 Gbps SAS HBA。
2. NAS 主機需安裝一張 QXP-1620S-B3616W SAS 卡，並以單路徑 (Singlepath) 方式串接 16 台 JBOD。若以多路徑 (Multipath) 方式串接並啟用頻寬聚合功能，安裝一張 QXP-1620S-B3616W SAS 卡的 NAS 主機可串接 4 台 JBOD，安裝 2 張QXP-1620S-B3616W 的 NAS 主機可串接 8 台 JBOD。
多路徑備援，服務不斷線
QNAP NAS 支援多路徑 (Multipath) 備援，透過靈活串接 TL-R1620Sep-RP 可分攤資料傳輸負載，還可高度容錯達到斷線備援，當其中一條傳輸線路故障時，可透過其他傳輸線路持續存取，以提供更靈活的連線，確保系統服務持續運行。TL-R1620Sep-RP 具備雙電源供應器，提供絕佳電源備援機制。
註：NAS 需搭載 QTS 4.5.1 (或以上)/ QuTS hero h4.5.1(或以上) 版本才支援多路徑 (Multipath) 備援。
多元串接，享高可用性和高效能雙優勢
您的 NAS 可彈性混接 TL SAS JBOD 及 QNAP REXP SAS JBOD，搭配多路備援 (Multipath) 與頻寬聚合 (Link Aggregation) 功能，享有更可靠的線路備援，以及更高的傳輸效能。
知道更多：REXP SAS JBOD
大容量擴充方案
超高效能方案 (頻寬高達192Gb/s)
效能、安全兼備方案
儲存空間管理
透過儲存與快照總管 (Storage & Snapshot Manager)，您可輕鬆設定與管理與 NAS 相連的 TL-R1620Sep-RP 儲存空間，例如：設定獨立的 RAID 群組、建立儲存池與啟用快照，或擴充 NAS 本機的儲存池，彈性擴充 NAS 儲存空間，容納海量資料或備份檔案使用。您還可透過 Console Port 對 TL-R1620Sep-RP 進行設定與管理。
註：欲維持最佳效能，建議將儲存池建立在單一 NAS 或擴充設備上，而非橫跨 NAS 或擴充設備。
異地備份太費時？實體搬移省時省頻寬
當欲轉移或備份 NAS 上眾多檔案或是單筆龐大資料時，透過網路需要耗費漫長的傳輸時間，亦佔用大量頻寬，導致工作效率下降。TL-R1620Sep-RP 支援遠距離的資料遷移，您只需要將其建立軟體 RAID 並將檔案裝好裝滿，即可整機 TL-R1620Sep-RP 運送至另一個地點，再與 NAS 連接，隨接即用，享有更迅速的大檔遷移。
註：若已建立軟體 RAID，TL-R1620Sep-RP 資料遷移僅可支援相同系統的另一台主機使用。
適用的 PCIe SAS 介面卡
其他人也看了
選購配件
-
FAN-8CM-T01
DC Fan, 80*80*25mm, 12V, 4PIN
Dimension (L × W × H): 186 × 141 × 40 (mm)
Weight: 0.09 (kg)
-
KEY-HDDTRAY-01
Key for HDD tray
Dimension (L × W × H): 117 × 10 × 130 (mm)
Weight: 0.01 (kg)
-
PWR-PSU-550W-DT01
550W power supply unit, Delta
Dimension (L × W × H): 310 × 140 × 105 (mm)
Weight: 0.85 (kg)
For safety information and operating instructions, please refer to the documentation of your original QNAP product.
-
SCR-HDD25A-96
Screw pack for 2.5" HDD / SSD intallation, 96 pieces, Flat head machine screw
Dimension (L × W × H): 1 × 118 × 128 (mm)
Weight: 0.01 (kg)
-
SCR-HDD35B-96
Screw pack for 3.5" HDD intallation, 96 pieces, Flat head machine screw
Dimension (L × W × H): 1 × 118 × 128 (mm)
Weight: 0.03 (kg)
-
SP-TS-TRAY-BLACK
Black HDD tray with black flat head machine screw x6 for 2.5" HDD & silver flat head machine screw x8 for 3.5" HDD
Dimension (L × W × H): 185 × 140 × 40 (mm)
Weight: 0.20 (kg)
-
RAIL-B02
new rail kit for new 1U & 2U NAS: TVS-471U, 1253U, etc
Dimension (L × W × H): 738 × 100 × 70 (mm)
Weight: 2.48 (kg)
This rail kit is designed for racks with 25-inch mounting depth. You may need to reserve some space when installing and adjusting the rail kit for racks with 18-inch mounting depth. For installation details, click https://qnap.to/rail-b02.
-
RAIL-S01
Rail Kit, support rack-post 4.96" ~ 16.34" (126 ~ 415mm) depth cabinet, for 1U/2U/3U short-depth rackmount QNAP model
Dimension (L × W × H): 540 × 110 × 70 (mm)
Weight: 1.62 (kg)
-
QXP-1620S-B3616W
4-port miniSAS HD host bus adapter, Broadcom Mercator SAS3616W, PCIe 3.0 x 16 for TL SAS JBOD series
Dimension (L × W × H): 149.7 × 68.9 × 23 (mm)
Weight: 0.23 (kg)
-
QXP-820S-B3408
2-port miniSAS HD host bus adapter, Broadcom Tomcat SAS3408, PCIe 3.0 x 8 for TL SAS JBOD series
Dimension (L × W × H): 129.7 × 68.9 × 230 (mm)
Weight: 0.21 (kg)
-

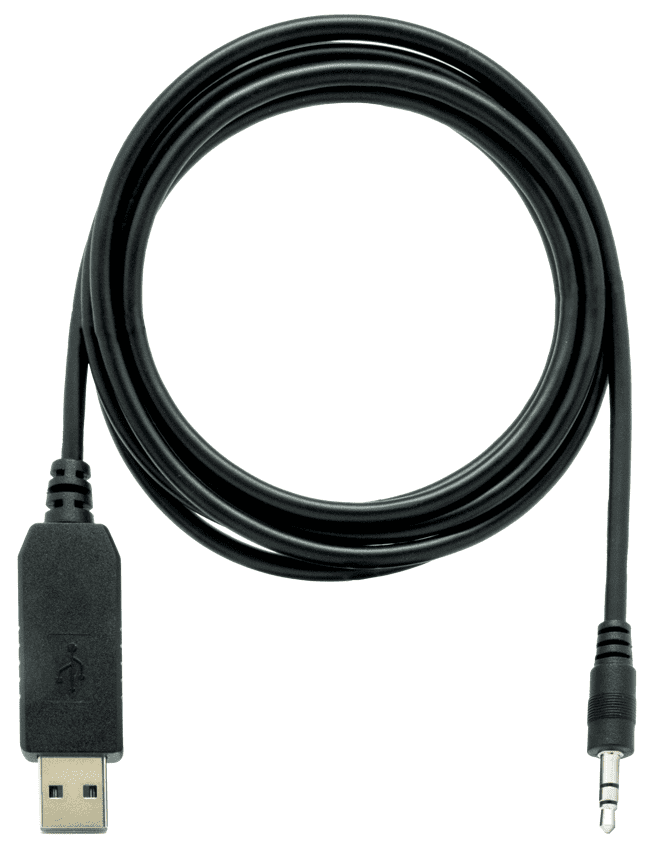

CAB-CONSOLE-UPJ-1M8
USB to 3.5mm 1.8m phone jack cable
Dimension (L × W × H): 1800 × 15.5 × 8.5 (mm)
Weight: 0.08 (kg)
-
CAB-SAS05M-8644
Mini SAS external cable (SFF-8644 to SFF-8644), 0.5 m
Dimension (L × W × H): 10 × 240 × 295 (mm)
Weight: 0.15 (kg)
-
CAB-SAS10M-8644
Mini SAS external cable (SFF-8644 to SFF-8644), 1.0 m
Dimension (L × W × H): 10 × 240 × 295 (mm)
Weight: 0.15 (kg)
-
CAB-SAS20M-8644
Mini SAS external cable (SFF-8644 to SFF-8644), 2M
Dimension (L × W × H): 10 × 240 × 295 (mm)
Weight: 0.24 (kg)
-
CAB-SAS30M-8644
Mini SAS external cable (SFF-8644 to SFF-8644), 3.0 m
Dimension (L × W × H): 10 × 240 × 295 (mm)
Weight: 0.30 (kg)
